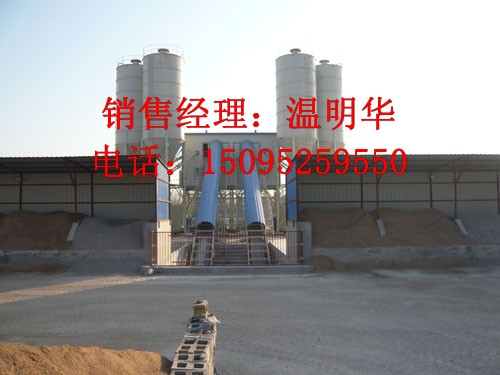

序號 |
名稱 |
技術參數、規格及說明 |
備注 |
1 |
攪拌
系統
|
1、型號:MAO3000/2000
2、型式:雙臥軸強制式
3、進料容量:3000 L
4、出料容量:2000L.
5、卸料高度:4.2 m
6、電機功率:37kW×2
7、攪拌葉片、襯板:耐磨材料
系統說明:
1、星齒輪減速器,體積小、效率高、極為可靠。
2、襯板、葉片材質為高鉻耐磨鑄鐵,角度設計合理,攪拌效果好,速度快,使用壽命長。
3、四軸端配有全自動密封注油系統。
4、卸料門為液壓油泵控制,有三個停留點及手動開閘,無噪音。
5、超重設計,減震極佳。
|
仕高瑪 |
2 |
電控系統
|
電氣控制系統由電腦主機、顯示器,打印機、通電
纜,稱重儀表等組成。
l、運行與管理于一體,操作簡單方便。
2、配料系統采用微機集中控制。
3、攪拌站運行數據可保存10年以上,便于設置管理。
4、配方可以用數字表示,方便用戶識別,配方數可幾十種。
5、就有誤差分析及自動檢測功能。
6、在脫離自動控制的情況下,手動操作系統仍能完成對攪拌站的控制,如配料,攪拌,卸料等工作。
7、本系統強電部分自成一體,與弱電部分完全分開,提高了弱電的抗干擾能力,也使強電部分大為簡化,維護更為方便。
8、配有四畫面監控系統。
系統說明:
本系統所用主要硬件均采用施耐德產品,具有性能先進,可靠性高,外型美觀等特點?刂婆_采用人機工程學原理設計,操作舒適。
|
1、打印機:愛普生
2、顯示器19”
3、PLC控置器:三菱
4、主要電氣件:施耐德
5、監控系統:
槍式攝像機:
SAN.NCE安尼
彩色監視器: TCL
四畫面處理器:SAN.NCE安尼
|
3 |
提升
系統 |
骨料提升系統采用皮帶輸送機。
1、電動滾筒:YZ-37-2.0-100x63-S 功率:37kW
2、傾角:Q=18°
3、平皮帶規格:B=1000
4、皮帶速度:2m/s
5、輸送能力:600t/h
6、暫存料斗:3m3
7、暫存斗:QGBZ100×250
系統說明:
輸送機上蓋下兜,可適應全天候工作。了配料時間,提高了生產率。
|
1、電動滾筒:
山東淄博
2、環形皮帶:
山東青島
3、氣缸:
濟南
|
4 |
骨料
稱量
系統 |
骨料稱量系統由:骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。
1、骨料倉
(1)容量:20m3×4
(2)落料門:8個
(3)氣缸:63×310
2、稱量斗
(1)容量:1.8m3×4
(2)計量方式:?jiǎn)为氂嬃?/DIV>
(3)傳感器:1000kg×16
(4)計量精度:±2%
3、皮帶輸送機
(1)皮帶規格:1000mm
(2)皮帶速度:1.6m/s
4、電動滾筒
(1)型號:YZ11-1.6-500х1000
(2)功率:11kW
5、振動器:ZW-5
系統說明:
骨料倉采用裝載機或上料皮帶機上料。骨料倉為四斗,每斗容量20m3。每個儲料斗有兩個卸料門,以實現計量時的粗稱和精稱。骨料計量斗有四個,每個骨料計量斗通過四只傳感器支撐于儲料倉機架上,四只傳感器發出的信號經處理后送往主控制室內的微機中,轉換變成物料重量值顯示出來。四個稱量斗下設一條水平皮帶機。骨料配料完畢,由水平皮帶機送入斜皮帶輸送至樓頂的暫存料斗內,等待和其它物料一起卸入攪拌機內。
|
1、環形皮帶:
山東臨朐
2、傳感器:
山東青島
3、電動滾筒:
山東淄博
4、振動器:
河南新鄉
5、氣缸:
濟南
|
5 |
水泥
稱量
系統
|
水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。
1、水泥稱量斗:
(1)容積:1200L。
(2)稱量范圍:0~1200kg
(3)稱量精度:±1%
2、傳感器:1000kg×3
3、氣動蝶閥:DN300
系統說明:
水泥稱量采用全密封裝置,稱量斗通過4只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門,開門靈活,密封嚴密。 |
l、傳感器:山東青島
2、氣動蝶閥:山東濟南
|
6 |
粉煤灰稱量系統
|
粉煤灰稱量系統由粉煤灰稱量斗、氣動蝶閥、傳感器等組成。
1、粉煤狄稱量斗:
a)容積:800L
b)稱量范圍:0~750 kg
c)稱量精度:±1%
2、傳感器: 500 kg×3
氣動蝶閥:DN250
系統說明:
粉煤狄稱量采用全密封裝置,稱量斗通過3只傳感器稱量。稱量斗料門采用強典型氣動蝶閥驅動門,開門靈活,密封嚴密。
|
1、傳感器:山東青島
2、氣動蝶閥:山東濟南
|
7 |
礦粉稱量系統
|
礦粉稱量系統由粉稱量斗、氣動蝶閥、傳感器等組成。
1、粉稱量斗:
a)容積:600L
b)稱量精度:±1%
2、傳感器: 500 kg×3
氣動蝶閥:DN250
系統說明:
粉稱量采用全密封裝置,稱量斗通過3只傳感器稱量。稱量斗料門采用強典型氣動蝶閥驅動門,開門靈活,密封嚴密。
|
1、傳感器:山東青島
2、氣動蝶閥:山東濟南
|
8 |
水稱量系統
|
水稱量系統由:水池(用戶自備)、水泵、水稱量斗、氣動蝶閥等組成。
1、供水泵:QY40一16.3 流量:40m3/h功率:5.5 kW
2、注水泵:ISGl00—125A流量:100m3/h功率:7.5kW
3、水稱容積:550L
4、傳感器:500kg×2
5、卸料氣動蝶閥:DNl00
6、稱量精度:±1%
系統說明:
水泵在控制系統的控制下,將水池里的水泵到水稱量斗內,經傳感器稱量到預設數值時,泵停。卸水時,氣牒閥開啟,卸水泵啟動,將水泵入攪拌機內。
|
1、傳感器:
山東青島
2、供水泵:
山東淄博
3、注水泵:
山東淄博
4、氣動蝶閥:山東濟南 |
9 |
液態外加劑計量系統
|
外加劑稱量系統由:外加劑儲箱、外加劑稱、外加劑泵、氣動蝶閥、傳感器等組成。
1、 供外加劑泵型號:75(50)DWB 各1只
3、外加劑稱:55L 1只
4、外加劑儲箱:5m3 1只
5、稱量精度:±1%
6、傳感器:100kg×2
7、氣缸:QGBQ40*50MF1 1只
系統說明:
外加劑泵存摔制系統的控制下,將外加劑箱里的外加劑泵出,經傳感器計量到預設數值時,泵停。卸料時氣缸啟,使外加劑流向水稱量斗,與水一起流入攪拌機內。同時另一路水泵繼續工作循環外加劑,起攪拌作用,以防外加劑沉淀,水泵由微機控制開關。
|
1、外加劑泵:
山東淄博
2、傳感器:
山東青島
|
10 |
氣路
系統 |
氣動系統由空壓機、氣缸、電磁閥、氣路元件
等組成。
1、空壓機:V-2.O/1.O l5 Kw
2、儲氣罐:0.6 m3
3、電磁閥
1)4V3lO-10
2)3V310-10
氣源處理件:
2套
系統說明:
1、控制骨料落料門啟閉。
2、控制蝶閥使水泥流向攪拌機內。
3、控制蝶閥使粉煤灰流向攪拌機內。
4、控制蝶閥使水流向水秤斗內。
5、控制氣缸使外加劑流向攪拌機內。
6、控制水泥倉的破拱。
|
1、氣缸:
濟南
2、電磁閥:
益華氣動
3、氣源處理件:
益華氣動
4、空壓機:
青島
|
11 |
主樓
支架 |
由梯子、平臺、護欄、鋼構支架等組成。 |
|
12 |
螺旋輸送機 |
水泥螺旋輸送機: 粉煤灰及礦粉螺旋輸送機:
(1)規格:Φ273 (1)規格:Φ219
(2)數量:2條 (2)數量:2條
(3)輸送量: 80t/h (3)輸送量:65t/h
(4)電機功率:15 kw (4)電機功率:11 kw
系統說明:
1、粉料輸送采用全密封裝置,出料口與計量斗采用軟連接不影響計量精度。
2、接料口為萬向球節,可調節角度偏差,且密封性好。螺旋葉片與簡體問隙小,傳輸效率高。
|
|
12 |
粉料倉 |
粉料倉:
1)規格:
水泥倉:200t 2個
粉煤灰倉:200t 1個
礦粉倉:200t 1個
(2)除塵器:4個(按粉料倉數量)
(3)阻擺式料位計:ZXK 8個(按粉倉數量)
系統說明:粉料倉頂部設有布袋除塵器,減輕了粉料倉負荷壓力,并且防止了粉塵對空氣的污染。破拱裝置安置在錐部,與氣路系統、控制系統組合,可實時地對水泥進行自動破拱,也可手動破拱。
|
料位計
遼陽科邦
|
13 |
控制室 |
1、采用彩色夾心板,具有保溫、隔熱功能。
2、空調(冷暖型)
3、支架
系統說明:
控制室寬敞明亮,視野開闊 |
|
14 |
外包裝 |
主樓部分采用夾芯板裝飾,骨料暫存斗上部設
有除塵裝置。 |
|
15 |
總功率 |
約195kW(不含螺旋輸送機) |
|
