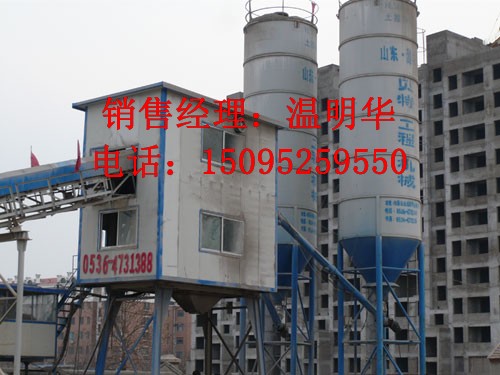

序號 |
名稱 |
技術參數、規格及說明 |
備注 |
1 |
攪拌
系統
|
l、型號:JS1000
2、型式:雙臥軸強制式
3、進料容量:1600L
4、出料容量:1000 L
5、卸料高度:3.8 m
6、**大骨料粒徑(卵石/碎石):80/60mm
7、電機功率: 2×18.5KW
8、攪拌葉片、襯板:耐磨材料
9、卸料氣缸:QGB80×200-S 2件
系統說明:
l、攪拌機設計合理,攪拌時問短、消耗低、噪聲小、易損件壽命長。
2、攪拌葉片與襯板均使用耐磨材料,經久耐用,拆卸更換方便。
3、采用氣缸卸料或電動推桿卸料,方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速。 |
電機:山東開元
氣缸:山東濟南 |
2 |
電控系統
|
電氣控制系統由電腦主機、顯示器,打印機、通信電纜,稱重儀表等組成。
l、運行與管理于一體,操作簡單方便。
2、配料系統采用微機集中控制。
3、攪拌站運行數據可保存10年以上,便于設置管理。
4、配方可以用數字表示,方便用戶識別,配方數可達幾十種。
5、具有誤差分析及自動檢測功能
6、在脫離自動控制的情況下,手動操作系統仍能能對攪拌站的控制,如配料,攪拌,卸料等工作。
7、本系統強電部分自成一體,與弱點部分完全分開,提高了弱點的抗干擾能力,也是強電部分大為簡化,維護更為方便
系統說明:
本系統具有性能先進,可靠性高,外型美觀等特點?刂婆_采用人機工程學原理設計,操作舒適。 |
|
3 |
提升
系統 |
骨料提升系統采用皮帶輸送機。
l、電動滾筒:YZN15-2-500X650
2、功率:15KW
3、皮帶規格:B=650
4、皮帶速度:2m/s
5、輸送能力:210t/h
6、暫存料斗:2.1m3
系統說明:
輸送機上蓋下兜,可適應全天候工作。暫存料斗縮短了配料時間,提高了生產率。
|
電動滾筒:山東淄博 |
4 |
骨料
稱量
系統 |
骨料稱量系統由:骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。
1、骨料倉(DV1600-4)
(1)容量4m3×6
(2)落料門:4個
(3)氣缸:QGB-63×310-S 4臺
2、稱量斗
(1)容量:36900L。
(2)計量方式:累積計量
(3)傳感器:2000kg×4
(4)計量精度:±2%
3、皮帶輸送機
(1) 皮帶規格:650mm
(2) 皮帶速度:1.25 m/s
4、電動滾筒:
(1)型號:TDY7.5-1.25-400X650
(2)功率:7.5KW
系統說明:
骨料倉采用裝載機或上料皮帶機上料。骨料倉下部設有弧門給料器,該弧門依靠氣缸開啟和關閉,同時結合微機集中控制,在配料時,弧門開啟給料,能夠達到精確配料。稱量斗下設一條水平皮帶機,上吊掛四只傳感器,連同皮帶機、稱量斗、各種骨料依次累積稱量。骨料稱量放料由微機控制,保證精度。皮重超重微機能自動報警,再次稱量皮重自動回零。骨料配料完畢,由皮帶機送入骨料貯料斗內,等待骨料卸入攪拌機內。 |
傳感器:山東青島 |
5 |
水泥
稱量
系統
|
水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。
1、水泥稱量斗:
(1)容積:600L。
(2)稱量范圍:0~800kg
(3)稱量精度:±1%
2、傳感器:500kg×3
3、氣動蝶閥:DN250
系統說明:
粉料稱量采用全密封裝置,稱量斗通過3只傳
感器稱量。稱量斗料門采用典型氣動蝶閥驅動門,開門靈活,密封嚴密。 |
蝶閥:山東濟南 |
6 |
粉煤灰稱量系統
|
粉煤灰稱量系統由粉煤灰稱量斗、氣動蝶閥、傳感器等組成。
1、粉煤灰稱量斗:
a)容積:.400L
b)稱量范圍:0~500 kg
c)稱量精度:±1%
2、傳感器: 300 kg×3
氣動蝶閥:DN200;
系統說明:
粉煤狄稱量采用全密封裝置,稱量斗通過3只傳感器稱量。稱量斗料門采用強典型氣動蝶閥驅動門,開門靈活,密封嚴密。
|
|
7 |
水稱量系統
|
水計量系統由:用戶自建水池、水泵、水稱量斗、電磁閥等組成。
l、供水泵型號:QY40-16-2.2 電機功率:2.2 KW
2、水稱容量:400L
3、傳感器: 300kg×2
4、稱量精度:±1%
5、卸水泵:75DWB45-5
系統說明:
水泵在控制系統的控制下,將水箱里的水泵出,經傳感器計量到預設數值時,泵停止.卸水時泄水泵開啟,使水流經加壓噴向攪拌機內。 |
水泵:山東淄博 |
8 |
外
加劑計量
系統
|
外加劑稱量系統由:外加劑箱、外加劑稱、耐腐蝕泵、傳感器等組成。
l、攪拌外加劑泵:50DWB 功率:2*0.75Kw
2、外加劑稱容積:40L
3、外加劑箱容積:2m3
4、稱量精度:±1%
5、傳感器:lOOKg*2
6、氣缸:QGBQ40*50-MF1
系統說明:
外加劑泵在控制系統的控制下,將外加劑箱里的外加劑泵出,經傳感器汁量到預設數值時,上水泵關閉。卸料時氣缸開啟,使外加劑流向水稱量斗,與水一起流入攪拌機內。同時另一水泵繼續工作循環外加劑,起攪拌作用,以防外加劑沉淀,水泵出微機控制開關。
|
|
9 |
氣路
系統 |
氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。
1、空壓機:W-1.5/7 11kW
2、電磁閥
3、氣缸
4、氣源處理件
系統說明:
空壓機巾的壓縮空經過氣源處理件凈化、減壓、加油后進入各支路,正常工作狀態氣路中壓力應保持在0.7—0.9Mpa范圍內。 |
空壓機:山東青島 |
10 |
主樓
支架 |
由梯子、平臺、護欄、鋼構支架等組成。 |
|
11 |
粉料螺旋
輸送機 |
粉料螺旋輸送機:
(1)規格:Φ219х9000
(2)數量:3條
(3)輸送量:45t/h
(4)電機功率:1l kw
系統說明:
1、粉料輸送采用全密封裝置,出料口與計量斗采用軟連接不影響計量精度。
2、接料口為萬向球節,可調節角度偏差,且密封性好。
3、螺旋葉片與簡體間隙小,傳輸效率高。 |
|
12 |
粉料倉 |
粉料倉:
(1)規格:100t×3 (2)除塵器:3個
系統說明:
粉料倉頂部設有防溢頂裝置,水泥由此吹入,減輪了水泥倉負荷壓力,并且防止了粉塵對空氣的污染。陂拱裝置安置在錐部,與氣路系統、控制系統組合可實時地對水泥進行自動破拱,也可手動破拱。
|
|
13 |
控制室 |
1、采用彩色夾心板,具有保溫、隔熱功能。
2、空調(冷暖型)
3、支架
系統說明:
控制室寬敞明亮,視野開闊 |
|
14 |
隨機 配件 |
主樓部分采用央芯板裝飾,上樓內部設有除塵裝置,除塵器將主機、暫存料斗、粉料計量斗中產生的灰塵收集好后,由下部排塵口令部排放到攪拌機內。 |
|
15 |
總功率 |
約110kW |
|
