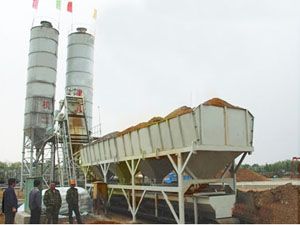

序號 |
名稱 |
技術參數、規格及說明 |
備注 |
|
1 |
攪拌
系統
|
l、型號：JS1500
2、型式：雙臥軸強制式
3、進料容量：2400L
4、出料容量：1500 L
5、卸料高度：3.8 m
6、**大骨料粒徑(卵石/碎石)：80/60mm
7、行星齒輪減速機： BWD(B7)-17-30 2臺
功率：30kW×2
8、攪拌葉片、襯板：耐磨材料
9、卸料氣缸：QGB80X200-S 2件
系統說明：
l、攪拌機設計合理，攪拌時問短、消耗低、噪聲小、易損件壽命長。
2、攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便。
3、采用氣缸卸料或電動推桿卸料，方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速。 |
減速機：
山東淄博
氣缸：
山東濟南 |
|
2 |
電控系統
|
電氣控制系統由電腦主機、顯示器，打印機、通信電纜等組成。
l、運行與管理于一體，操作簡單方便。
2、配料系統采用微機集中控制。
3、攪拌站運行數據可保存10年以上，便于設置管理。
4、配方可以用數字表示，方便用戶識別，配方數可達幾十種。
5、在脫離自動控制的情況下，手動操作系統仍能完成對攪
拌站的控制，如配料，攪拌，卸料等工作。
6、本系統強電與弱電部分作成一體，使安裝大為簡化，維護更為方便。
系統說明：
本系統具有性能先進，可靠性高，外型美觀等特點�？刂婆_采用人機工程學原理設計，操作舒適。 |
PLC：
歐姆龍
工控機
研祥
打印機：
愛普生 |
|
3 |
提升
系統 |
骨料提升系統采用提升料斗，由提升料斗、軌道、卷?yè)P系統組成。
l、提升斗容積：2400 L
2、卷?yè)P機功率：22KW（YEZ180M-4）
系統說明：
卷?yè)P電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪
牽引料斗沿軌道向上爬升，當爬升到一定高度時，料斗底
部斗門上的一對滾輪進入上料架水平俞道，斗門自動打
開，物料投入攪拌機內。 |
電機：
山東開元 |
|
4 |
骨料
稱量
系統 |
骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。
1、骨料倉
(1)容量15m3×4
(2)落料門：8個
(3)氣缸：F80×300 8臺
2、稱量斗
(1)容量：2400L。
(2)計量方式：累積計量
(3)傳感器：2000kg×4
(4)計量精度：±2％
3、皮帶輸送機
(1) 皮帶規格：650mm
(2) 皮帶速度：1.6 m/s
4、電動滾筒：
(1)型號:DY1-11-1.6-65-40
(2)功率：11KW
5、 料倉振動器 380V/1.1KW×1
系統說明：
骨料倉采用裝載機或上料皮帶機上料。骨料倉下部設有弧門給料器，該弧門依靠氣缸開啟和關閉，同時結合微機集中控制，在配料時，弧門開啟給料，能夠達到精確配料。稱量斗下設一條水平皮帶機，上吊掛四只傳感器，連同皮帶機、稱量斗、各種骨料依次累積稱量。骨料稱量放料由PLC控制，保證精度。皮重超重微機能自動報警，再次稱量皮重自動回零。骨料配料完畢，由皮帶機送入提升斗內，提升斗沿軌道上升，將骨料卸入攪拌機內。 |
傳感器：
山東青島
皮帶：
安丘景芝
電動滾筒：
山東淄博
振動器：
河南新鄉
|
|
5 |
粉料
計量
系統
|
粉料稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。
1、水泥稱量斗：
(1)容積：1000L
(2)稱量范圍：0～1000kg
(3)稱量精度：±1％
(4)傳感器：500kg×3
2、氣動蝶閥：ND250
系統說明：
粉料稱量采用全密封裝置，稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活，密封嚴密。兩種粉料，采用累加計量。 |
氣動蝶閥：
山東濟南
傳感器：
山東青島 |
|
6 |
水計量系統
|
水計量系統由：用戶自建水池、水泵、水稱量斗、電磁閥等組成。
l、供水泵型號：QY40-12-2.2 電機功率：2.2 KW
2、泄水水泵型號：水泵75DWB60-5
3、水稱容量：500L
4、傳感器： 300kg×2
5、稱量精度：±1％
系統說明：
水泵在控制系統的控制下，將水箱里的水泵出，經傳感器計量到預設數值時，泵停止，卸水時泄水水泵I開啟，使水流向攪拌機內。 |
水泵：
山東淄博
|
|
7 |
外
加劑計量
系統
|
外加劑稱量系統由：外加劑箱、外加劑稱、耐腐蝕泵、傳感器等組成。
l、耐腐蝕泵： 2 功率：0.75kW×2
2、外加劑稱容積：40L
3、外加劑箱容積：2m3
4、稱量精度：±1％
5、傳感器：100 Kg×2
6、氣動閥：DN5O
系統說明：
外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵出，經傳感器計量到預設數值時，泵停。卸料時氣動蝶閥開肩，使外加劑流向水稱量斗，與水一起流入攪拌機內。同時另一耐腐蝕泵繼續工作經另一路循環外加劑，起攪拌作用，以防外加劑沉淀，耐腐蝕泵由微機控制開關。 |
氣動蝶閥：
山東濟南
傳感器：
山東青島
|
|
8 |
氣路
系統 |
氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。
1、空壓機：W/2.0/1.0 15kW
2、電磁閥
3、氣缸
4、氣源處理件
系統說明：
空壓機巾的壓縮空經過氣源處理件凈化、減壓、
加油后進入各支路，正常工作狀態氣路中壓力應保持在
0.7—0.9Mpa范圍內。 |
空壓機：
山東青島
|
|
9 |
主樓
支架 |
由梯子、平臺、護欄、鋼構支架等組成。 |
|
|
10 |
攏料斗 |
攏料斗安裝在攪拌機下面，攪拌好的混凝土經攏料斗溜入混凝士運輸車。 |
|
|
11 |
螺旋
輸送機 |
螺旋輸送機：
(1)規格：Φ273 *9000
(2)數量：2條
(3)輸送量：65t/h
(4)電機功率：11kw
系統說明：
1、水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。
2、接料口為萬向球節，可調節角度偏差，且密封性好。
3、螺旋葉片與簡體間隙小，傳輸效率高。 |
|
|
|
|
12 |
粉料倉 |
粉料倉：
(1)規格：100t×2
(2)除塵器：2個
系統說明：
粉料由粉料倉上部吹入，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。 |
|
|
13 |
控制室 |
1、采用彩色夾心板，具有保溫、隔熱功能。
2、空調(冷暖型)
3、支架
系統說明：
控制室寬敞明亮，視野開闊 |
|
|
14 |
隨機 配件 |
1、隨機專用工具1套。
2、使用說明書1套。
3、攪拌機襯板及葉片共4件。
4、橡膠電纜等1套。 |
|
|
15 |
總功率 |
約140kW |
|
